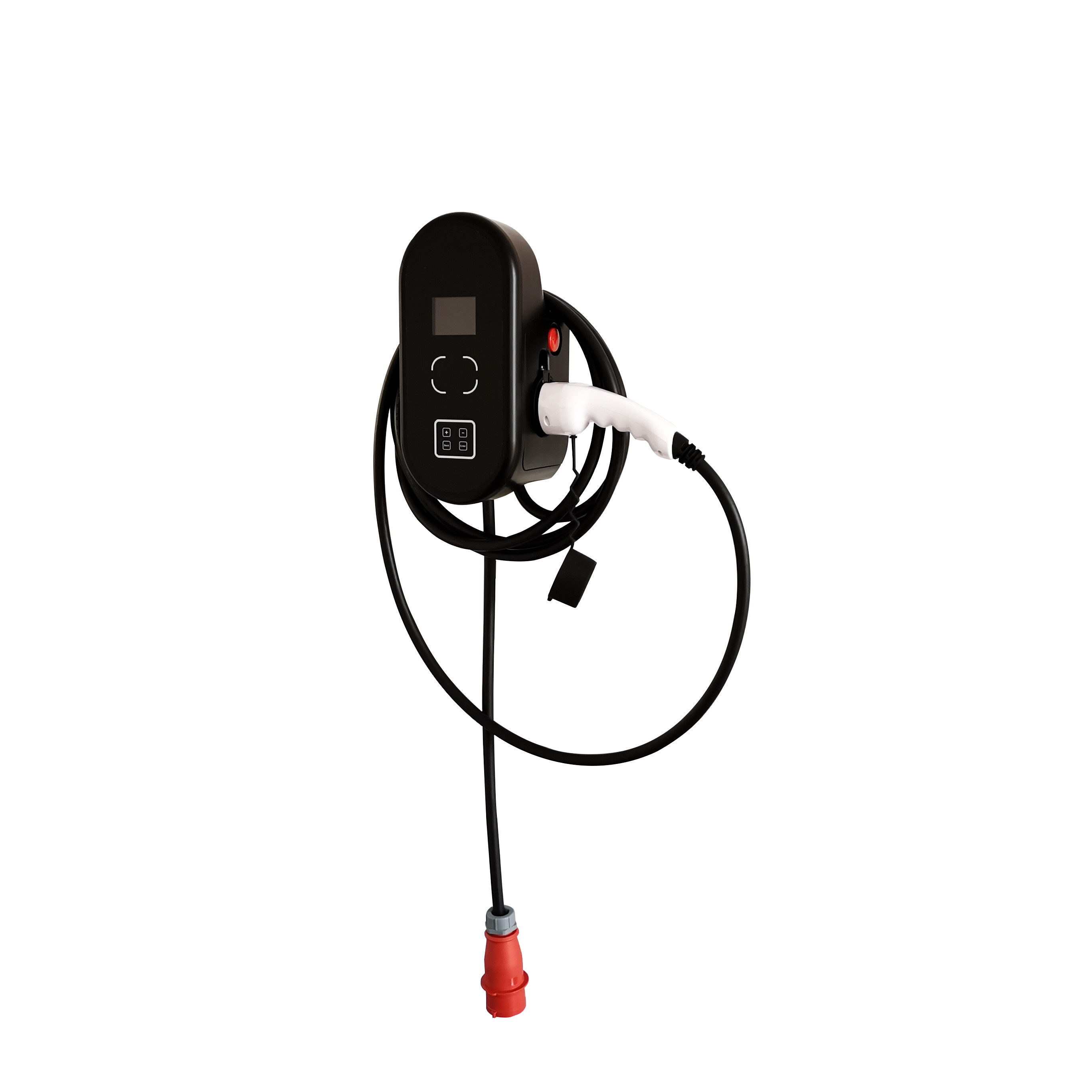

SAE J1772 IEC 62196 Duvar Kutusu EV Şarj Cihazı Elektrikli Şarj Noktası Ev 15M Kablo

Marka adı:	LINKIN

Detay Bilgi
Tip:	7.2 kw ac duvar kutusu şarj cihazı	kombinasyon:	LED/LCD/ RFID/Acil durdurma düğmesi, AC Şarj İstasyonu
Anma akımı:	32A	Kablo uzunluğu:	5A/10M/15M
Konektör Tipi:	IEC 62196 / SAE J1772	Başlatma yöntemi:	"Tak ve çalıştır" veya RFID Kartı
Kurulum:	Duvara monte	Şarj Gücü:	3.5KW/7KW/11KW/22KW
Vurgulamak:	SAE J1772 Duvar Kutusu EV Şarj Cihazı , IEC 62196 Duvar Kutusu EV Şarj Cihazı , elektrikli şarj noktası ev 15M Kablo

Ürün Açıklaması

Elektrikli Araç Araba için Duvara Monte Araba EV Duvar Kutusu Ev Şarj İstasyonu

Şartname

Tüm ürünler fabrikadan çıkmadan önce aşağıdaki denetimden geçmelidir:

1. İşlev testi:
A. şarj fonksiyonu kontrol testi,
B. iletişim fonksiyon testi,
C. yalıtım algılama fonksiyon testi,
D. araç fişi kilitleme fonksiyon testi,
E. ön şarj fonksiyon testi

2. Şarj çıkışı testi:
A. dört ui büyük sabit güç çıkışı testi,
B. güç kontrol testi,
C. alçak gerilim yardımcı güç testi,
D. çıkış akımı tepki süresi testi,
E. iletim çıkışı akım durdurma hızı testi,
F. verimlilik testi,
G. güç faktörü testi.

Duvara Monte EV Şarj Cihazı Güç Spesifikasyonu
	AB Standardı
Şarj Konnektör Tipi	IEC 62196-2 (Tip 2)
AC Güç Girişi Derecesi	1 Aşama	3 Faz
AC Güç Girişi Derecesi	230V±15%	380V±15%
AC Güç Çıkışı Derecesi	3.5kw/16A	11kw/16A
	7kw/32A	22kw/32A
		43kw/63A
Frekans Derecesi	50/60Hz
Kullanıcı Arayüzü ve Kontrol
Acil Durdurma Düğmesi	Evet	Tak ve Şarj Etme	Evet
RFID Kart Şarjı	Evet	Uygulama Şarjı	Evet
Ethernet Arayüzü	Evet	Wifi İşlevi	Evet
OCPP Protokolü	OCPP 1.6	4.3 inç LCD Ekran	İsteğe bağlı
Koruma
Aşırı Gerilim Koruması	Evet	Gerilim Koruması Altında	Evet
Aşırı yükleme koruması	Evet	Kısa devre koruması	Evet
Toprak Kaçak Koruması	Evet	Zemin Koruma	Evet
Aşırı Sıcaklık Koruması	Evet	Dalgalanma koruması	Evet
RCD	B Tipi
çevre
Depolama sıcaklığı	-40 ~ 75℃	Çalışma sıcaklığı	-30 ~ 55℃
Çalışma Nemi	%95'e kadar, yoğuşmasız	Rakım	≤2000m
Soğutma yöntemi	Doğal Soğutma
M3P Wallbox Mekanik
IP Kodu	IP54	Boyut(Y×G×D,mm)	410×260×164
Ağırlık	12kg	Şarj Kablosu Uzunluğu	5m veya Özelleştir
Muhafaza Malzemesi	Ön panel: Temperli Cam, Arka kapak: Metal Plaka
M3T Montaj Direği(Opsiyonel)
Boyut(Y×G×D,mm)	1400×200×100	Ağırlık	＜8kg
Muhafaza Malzemesi	Metal

3. kontrol kılavuzu testi:
A. şarj kontrol durumu testi,
B. şarj bağlantı kontrolü zamanlama testi,
C. kontrol kılavuzu voltaj limit testi,
D. iletişim kesintisi testi,
E. koruma topraklama süreklilik kaybı testi,
F. bağlantı algılama sinyali bağlantı kesme testi,
G. akü voltajı ve iletişim mesajı teste uymuyor,
H. akü voltajı, şarj aralığı testini aşıyor,
I. pil iki koruma fonksiyonu araç zu izin verilen yüksek toplam voltaj uyumsuzluğu testi çizin,
J. şarj talebi, Pil parametreleri testinden daha büyük.
